Hej tamo! Kao dobavljač rotacionih spojeva za komprimovani vazduh, često me pitaju kako da izmerim stopu curenja ovih zgodnih malih uređaja. To je ključni aspekt, posebno kada imate posla sa sistemima komprimovanog vazduha, jer svako curenje može dovesti do neefikasnosti i povećanih troškova. Dakle, hajdemo odmah da zaronimo i istražimo različite načine mjerenja stope curenja rotacionog zgloba za komprimirani zrak.
Zašto je važno mjerenje stope curenja
Prije nego što pređemo na dio s uputama, hajde da se brzo dotaknemo zašto je mjerenje stope curenja toliko važno. Komprimirani zrak je skup za proizvodnju, a čak i malo curenje može dovesti do značajnih gubitaka energije tokom vremena. Rotacijski spoj koji curi također može utjecati na performanse vašeg cijelog sistema komprimovanog zraka, što dovodi do smanjene produktivnosti i potencijalnog oštećenja opreme. Preciznim mjerenjem stope curenja, možete rano identificirati i popraviti sve probleme, štedeći vam novac i glavobolje na dugi rok.
Vizuelni pregled
Prvi korak u mjerenju stope curenja rotacionog zgloba je provođenje vizualne inspekcije. Ovo je jednostavan i brz način da prepoznate sve očigledne znakove curenja, kao što su šištanje, vidljivi mjehurići zraka ili vlaga oko zgloba. Počnite tako što ćete isključiti dovod komprimovanog zraka i pustiti da se sistem smanji tlakom. Zatim pažljivo pregledajte rotirajući spoj na bilo kakve znakove oštećenja ili habanja, kao što su pukotine, ogrebotine ili labavi spojevi. Obratite posebnu pažnju na brtve i zaptivke, jer su to najčešća područja gdje može doći do curenja.
Ako primijetite bilo kakve znakove curenja tokom vizualnog pregleda, važno je odmah riješiti problem. Ovisno o ozbiljnosti curenja, možda ćete ga moći popraviti zatezanjem spojnica ili zamjenom zaptivki. Međutim, ako je oštećenje veće, možda ćete morati zamijeniti cijeli rotacijski zglob.
Test pada pritiska
Nakon što završite vizualni pregled, sljedeći korak je provođenje testa pada tlaka. Ovo je precizniji način mjerenja stope curenja rotacionog zgloba i može vam pomoći da odredite tačnu količinu zraka koja curi iz zgloba. Da biste izvršili test pada pritiska, trebat će vam mjerač tlaka i štoperica.
Počnite tako što ćete zatvoriti sve ventile u sistemu komprimovanog vazduha osim onog koji vodi do rotacionog spoja koji želite da testirate. Zatim otvorite ventil i ostavite da se sistem pod pritiskom dovede do željenog radnog pritiska. Kada sistem dostigne željeni pritisak, zatvorite ventil koji vodi do rotacionog zgloba i pokrenite štopericu. Pratite manometar i zabilježite pad tlaka u određenom vremenskom periodu, obično 10 do 15 minuta.
Da biste izračunali stopu curenja, morat ćete koristiti sljedeću formulu:
Stopa curenja (CFM) = (Početni pritisak - Finalni pritisak) x Volumen sistema / (Vrijeme x 14,7)
gdje:
- Početni pritisak je očitavanje pritiska na početku testa
- Konačni pritisak je očitavanje pritiska na kraju testa
- Volumen sistema je ukupna zapremina sistema komprimovanog vazduha, uključujući cevi, ventile i rotacioni spoj
- Vrijeme je trajanje testa u minutama
- 14,7 je atmosferski pritisak u psi
Na primjer, recimo da ste izvršili test pada pritiska na rotacionom zglobu i snimili početni pritisak od 100 psi, konačni pritisak od 98 psi, zapreminu sistema od 10 kubnih stopa i trajanje testa od 10 minuta. Koristeći gornju formulu, stopa curenja bi bila:
Stopa curenja (CFM) = (100 - 98) x 10 / (10 x 14,7) = 0,14 CFM
To znači da rotirajući zglob ispušta približno 0,14 kubnih stopa zraka u minuti.
Ultrazvučna detekcija curenja
Druga metoda za mjerenje brzine curenja rotacionog zgloba je korištenje ultrazvučne detekcije curenja. Ovo je neinvazivan i vrlo precizan način otkrivanja curenja u sistemima komprimovanog zraka, čak i na teško dostupnim područjima. Ultrazvučni detektori curenja rade tako što otkrivaju visokofrekventne zvučne talase koji nastaju kada vazduh curi iz sistema pod pritiskom.
Da biste koristili ultrazvučni detektor curenja, jednostavno uključite uređaj i prilagodite postavke osjetljivosti. Zatim polako skenirajte područje oko rotacionog zgloba detektorom, osluškujući ima li zvukova visoke frekvencije. Ako se otkrije curenje, detektor će emitovati zvučni signal i prikazati lokaciju i ozbiljnost curenja na ekranu.
Jedna od prednosti korištenja ultrazvučne detekcije curenja je ta što može otkriti curenja koja su premala da bi se otkrila drugim metodama, kao što su vizualna inspekcija ili testiranje pada tlaka. To ga čini vrijednim alatom za identifikaciju i popravljanje curenja prije nego što prouzrokuje značajne gubitke energije ili oštećenje opreme.
Bubble Test
Jednostavan i jeftin način mjerenja stope curenja rotacionog zgloba je provođenje mjehurića testa. Ova metoda uključuje nanošenje otopine sapuna na spoj i traženje mjehurića koji ukazuju na prisutnost curenja. Da biste izvršili test mjehurića, trebat će vam boca sa raspršivačem napunjena otopinom sapuna, kao što je sapun za suđe i voda.
Počnite tako što ćete isključiti dovod komprimovanog zraka i pustiti da se sistem smanji tlakom. Zatim nanesite otopinu sapuna na rotirajući spoj, pazeći da pokrijete sva područja gdje postoji vjerovatnoća curenja. Kada se rastvor nanese, uključite dovod komprimovanog vazduha i potražite da li se formiraju mehurići. Ako se pojave mjehurići, to je znak da postoji curenje u zglobu.
Da biste odredili stopu curenja, možete procijeniti veličinu mjehurića i koristiti grafikon ili formulu za izračunavanje količine zraka koja curi. Međutim, važno je napomenuti da test mjehurića nije toliko precizan kao druge metode, kao što je testiranje pada tlaka ili ultrazvučna detekcija curenja, te bi se trebao koristiti samo kao preliminarna provjera.
Zaključak
Mjerenje brzine curenja rotacionog spoja za komprimirani zrak je važan dio održavanja efikasnosti i pouzdanosti vašeg sistema komprimovanog zraka. Koristeći metode navedene u ovom postu na blogu, možete rano identificirati i popraviti sva curenja, štedeći novac i smanjujući rizik od oštećenja opreme.

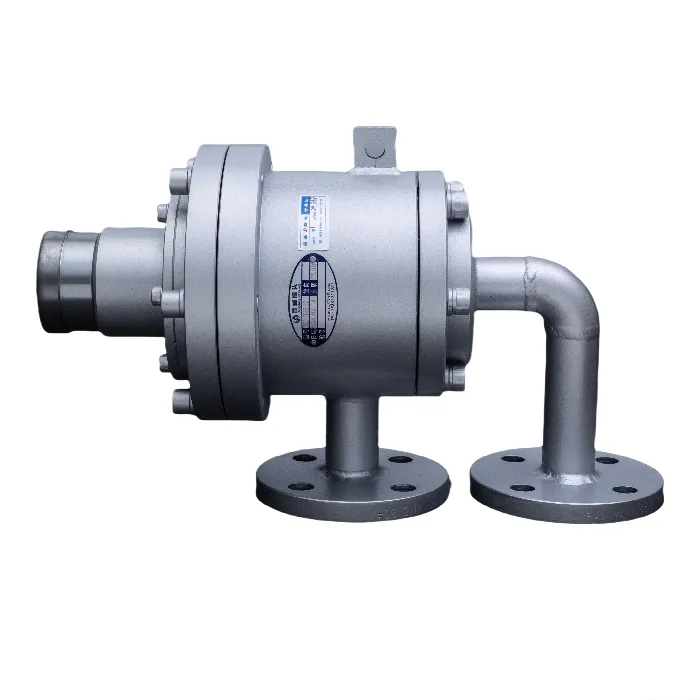

U [Naziv dobavljača] nudimo širok spektar visokokvalitetnih rotacionih spojeva za komprimirani zrak, uključujućiRotary Pipe Union,Rotary Joint Air, istandardni vazdušni rotacioni zglob. Naši rotacioni spojevi su dizajnirani da obezbede pouzdane i efikasne performanse, čak iu najzahtevnijim primenama.
Ako imate bilo kakvih pitanja o mjerenju stope curenja rotacijskog zgloba ili vam je potrebna pomoć pri odabiru pravog rotacionog spoja za vašu primjenu, slobodno nas kontaktirajte. Tu smo da vam pomognemo da pronađete najbolje rešenje za vaš sistem komprimovanog vazduha.
Reference
- Institut za komprimovani vazduh i gas (CAGI). (2023). Detekcija curenja i popravka sistema komprimovanog vazduha.
- Parker Hannifin Corporation. (2023). Kako otkriti i popraviti curenje komprimovanog zraka.
- SMC Corporation of America. (2023). Detekcija curenja u sistemima komprimovanog vazduha.
